前言
随着智能终端对存储容量和读写速度的要求不断提升，SD 3.0标准已成为智能手机、平板、数码相机等设备的主流存储接口方案。然而，现代SoC处理器普遍采用1.2V甚至更低的I/O电压，而SD卡接口仍需支持1.8V/3.3V信号电平，高低电压域之间的可靠转换成为硬件设计的关键挑战。同时，SD卡槽作为外露接口，极易受到人体静电放电（ESD）冲击，对系统稳定性构成严重威胁。
艾为电子深耕信号链领域，持续推出高性能电平转换解决方案。今天，我们正式发布全新产品AW39106PLR ——一款符合SD 3.0标准的高速双向电平转换器，集成自动方向检测、反馈时钟补偿与IEC 61000-4-2 Level 4级ESD防护，为SD/microSD存储扩展提供高可靠、小尺寸的单芯片方案。

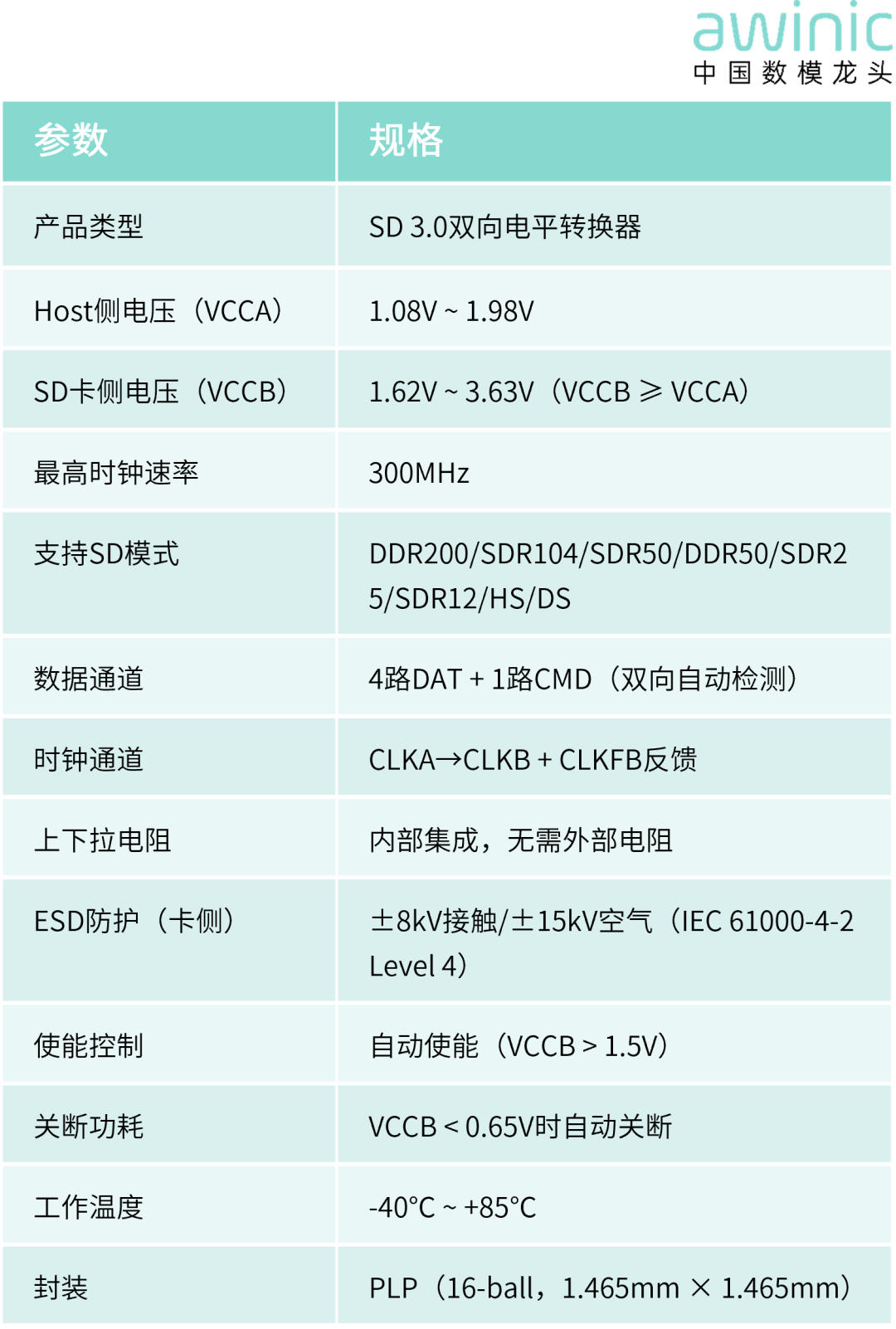

AW39106PLR 特性一览

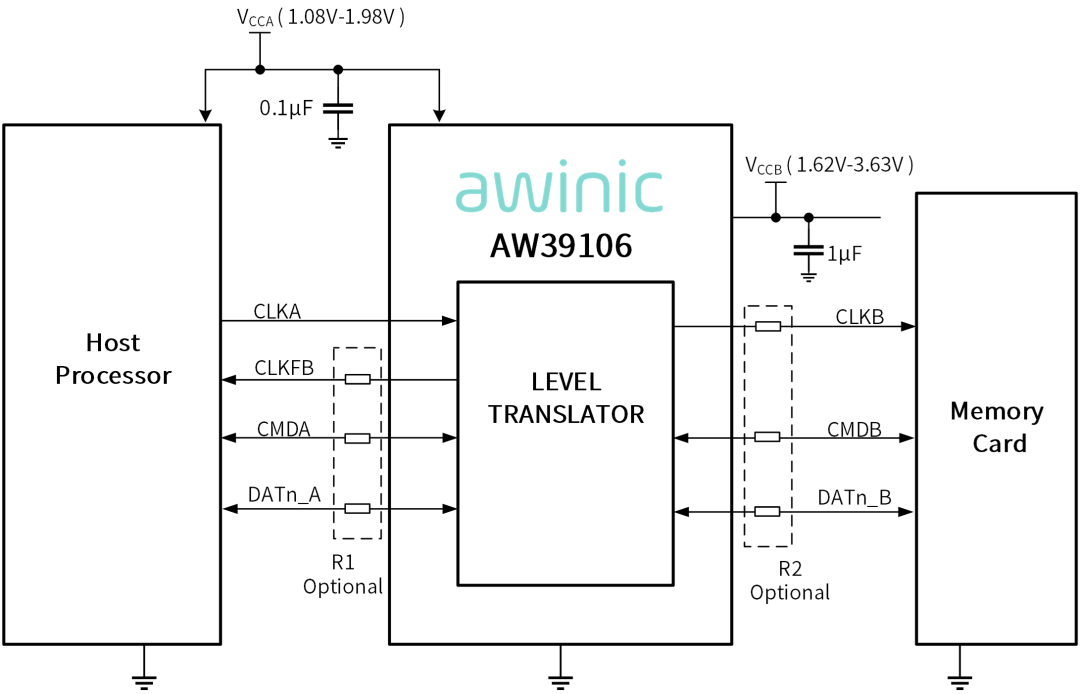

应用框图
产品亮点
SD 3.0全模式兼容，支持高达300MHz时钟
AW39106PLR 完整支持SD 3.0规范下的DDR200、SDR104、SDR50、DDR50、SDR25、SDR12以及SD 2.0的High-Speed（50MHz）和Default-Speed（25MHz）模式，最高时钟速率可达 300MHz，无论是模块化手机外接的microSD存储模块，还是专业相机模组内置的高速存储卡，均可实现全速数据吞吐，确保4K/8K视频录制、RAW连拍、AI模型加载等场景流畅无卡顿，充分满足高速存储卡的数据吞吐需求。
超宽电压范围，灵活适配多代平台
Host侧（VCCA）：1.08V ~ 1.98V，完美兼容1.2V/1.8V现代低功耗SoCSD卡侧（VCCB）：1.62V ~ 3.63V，覆盖1.8V UHS-I与3.3V传统SD卡双电源独立供电设计，轻松实现跨电压域信号互联，助力终端产品平滑升级硬件平台。
自动方向检测，无需外部控制芯片
内置Auto Direction Sensing 自动方向检测电路，CMD与DAT0~DAT3通道可实时感知数据流向并自动切换收发状态，无需主机端额外提供方向控制信号，简化软件驱动开发，降低系统设计复杂度。
集成上下拉电阻，精简BOM成本
AW39106PLR 内部集成所有必要的上拉和下拉电阻，无需外部电阻器件，有效减少PCB元件数量，降低BOM成本与贴片工艺难度，为紧凑设计释放更多空间。
反馈时钟通道，补偿高速传输延迟
针对SDR104等高速模式下时钟路径延迟导致的时序裕量缩减问题，芯片专设 CLKFB反馈时钟通道，将经电平转换后的时钟信号回传至主机，实现时钟延迟补偿，在模块化手机中，存储模块与主板之间通过柔性排线或pogo-pin连接，信号路径较长，CLKFB功能可有效补偿路径延迟，确保高速数据读回的时序可靠性。
IEC Level 4级ESD防护，稳护卡侧接口
模块化手机的核心价值在于"频繁更换模块"，而存储卡槽作为外露接口，每次插拔都是一次ESD风险。AW39016PLR在SD卡侧所有引脚（VCCB及DAT/CMD/CLK通道）均内置 robust ESD 保护结构，通过 IEC 61000-4-2 Level 4 标准测试：±8kV 接触放电±15kV 空气放电有效抵御日常插拔与人体静电冲击，将浪涌能量安全泄放至地，全面保护主机SoC免受ESD损伤。
自动使能+智能关断，超低功耗设计
当VCCB电压上升至1.5V以上时，电平转换逻辑自动使能；当VCCB跌落至0.65V以下时，SD卡侧驱动器与转换逻辑自动关断，Host侧除CLKA外所有引脚配置为高阻输入态（50kΩ上拉至VCCA），实现智能电源管理，延长电池供电设备的续航时间。
超小封装，优化PCB布局

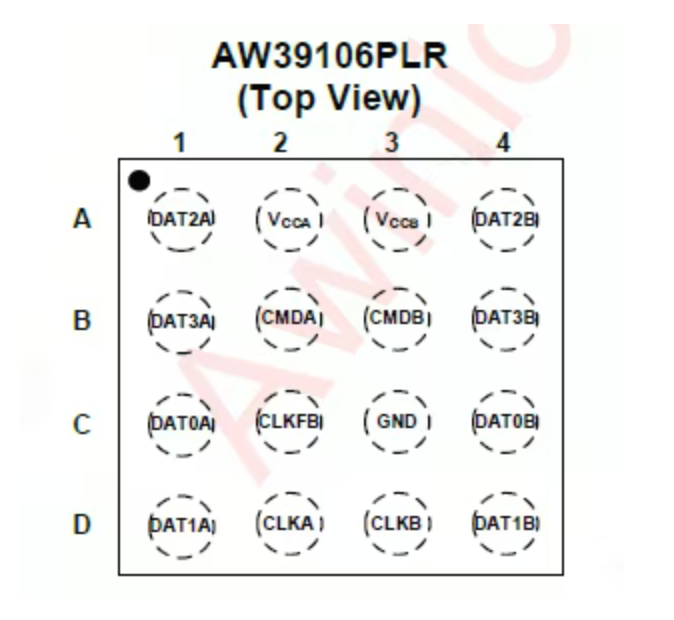

采用 PLP封装（16-ball，1.465mm × 1.465mm），体积小巧，可有效减少PCB占板面积，信号传输路径短，引脚排列针对SD卡连接器优化，支持通道灵活互换（DAT0~DAT3与CMD可任意交换），大幅简化PCB走线设计，缩短研发周期。
结语
AW39106PLR 的推出，进一步完善了艾为电子在电平转换领域的产品矩阵。凭借SD 3.0全模式兼容、超宽电压范围以及IEC Level 4级ESD防护等核心优势，AW39106PLR为智能手机、平板、数码相机、笔记本等终端的SD/microSD存储扩展提供了高可靠、低成本、小尺寸的理想解决方案。
艾为电子将持续以"客户需求是艾为存在的唯一理由"为理念，深耕数模混合信号、电源管理、信号链等核心技术领域，为全球客户带来更高品质、更高性能的IC产品与解决方案。

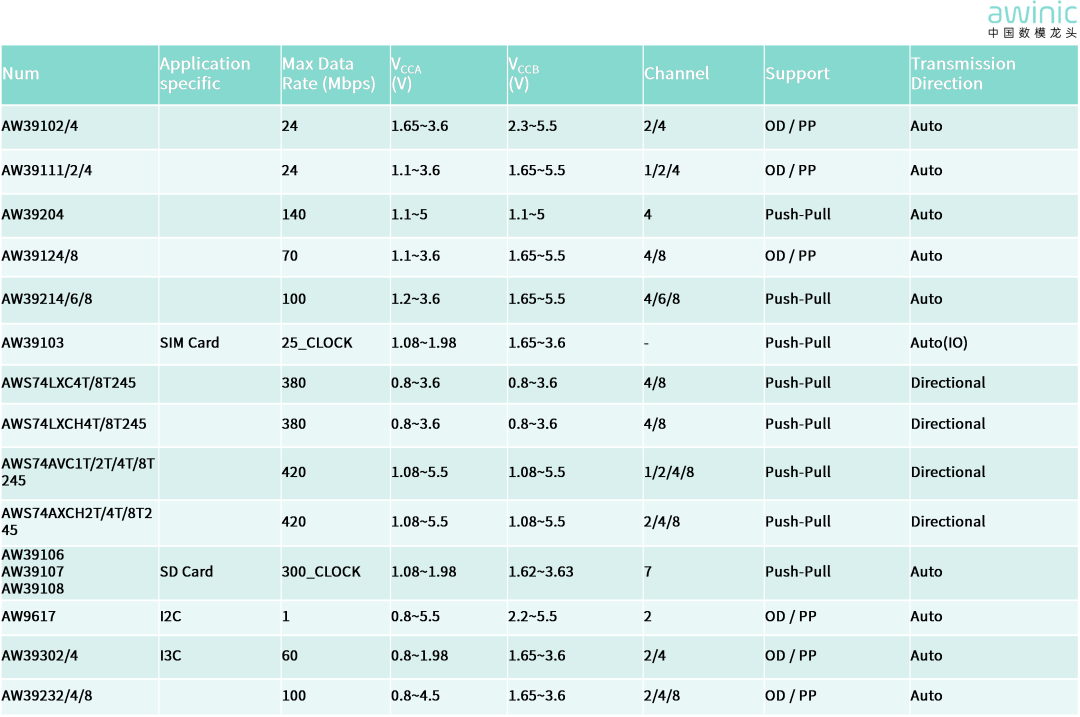

附电平转换产品一览表
