真空粉体镀膜技术，作为一项精准的粉体表面改性技术，正为金刚石线（金刚石线锯）的性能提升带来革命性的潜力。其核心在于通过真空环境下的粉体镀膜方法，在金刚石微粉表面构筑纳米至微米级的金属或合金薄膜，从根本上改善金刚石颗粒与金属结合剂（通常是电镀镍）的界面结合状态。
一、研究背景与驱动力
在金刚石线切割领域，金刚石微粉表面镀镍主要是为了增强金刚石颗粒与金属线基体的结合力，防止切割过程中颗粒脱落，从而提高切割效率、延长工具寿命，同时镍层还能提供良好的耐磨性和耐腐蚀性。然而在金刚石线表面采用电镀镍直接包裹金刚石微粉的方式，这种机械嵌合方式存在固有缺陷：界面结合力有限，在高速、高负荷的切割过程中，金刚石颗粒易提前脱落，导致线锯寿命缩短、切割效率下降。
图 1 金刚石线
真空粉体镀膜技术旨在在电镀之前，预先在金刚石颗粒表面形成一层致密、结合牢固的金属薄膜。这层薄膜作为“中间层”或“过渡层”，可以实现两大功能：
1.化学键合：与金刚石表面碳原子反应形成碳化物（如TiC, Cr3C2），实现强界面结合。
2.物理与冶金结合：为后续的电镀金属层提供理想的基底，改善润湿性，降低界面热阻和应力。
二、真空粉体镀膜技术路径与研究进展
磁控溅射 (Magnetron Sputtering) 是一种极为有效的真空粉体镀膜方法，具备镀膜速率可控、镀膜纯度高、无污染、结合力强、膜层可控设计等优点。其原理是：利用等离子体轰击靶材，使靶材原子溅射并沉积到翻滚的金刚石微粉表面。 这是目前最受关注且研究最直接的技术，研究表明：采用振动辅助摇摆样品台，在金刚石微粉表面磁控溅射镀镍后，制备的电镀金刚石线锯在切割实验中，金刚石脱落量从17.4%显著降低至4.9%，极大增强了颗粒把持力。研究证实该法镀层均匀致密，对金刚石热影响小。 镀层均匀、致密，结合力好；工艺温度低，不损伤金刚石；可镀材料广泛（Ni, Ti, W等）。

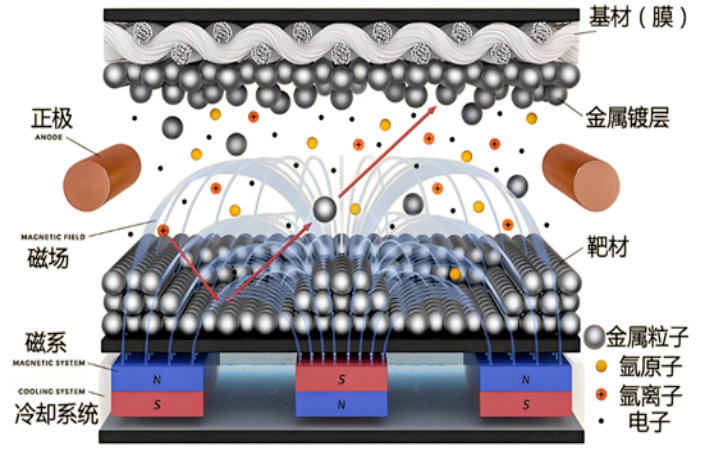

图 2 磁控溅射原理图
三、金刚石表面镀膜材料体系的研究演进
研究从单一的镀镍，向多元化、功能化的多层膜体系发展：
1.单层金属镀层：镀镍仍是研究起点和对比基准，主要改善与电镀镍层的冶金结合。
2.强碳化物形成元素镀层：研究重点转向能与金刚石形成强化学键的金属，如钛(Ti)和铬(Cr)。镀钛旨在形成TiC界面层；镀铬则形成Cr₃C₂，不仅能增强结合，还能作为扩散阻挡层，防止高温下金刚石石墨化。
3.多层/复合膜体系：为兼顾强结合与高导电/导热等综合性能，Ti/Cu、Ti/Cr、Ti/Cu/Ni等体系成为研究前沿。例如，先镀钛（形成TiC强结合层），再镀铬（作为阻挡层和电镀基底）或铜（提高整体导热导电性），最后再电镀加厚。具体的镀层，需要根据应用场景进行特别选择和镀膜工艺优化。

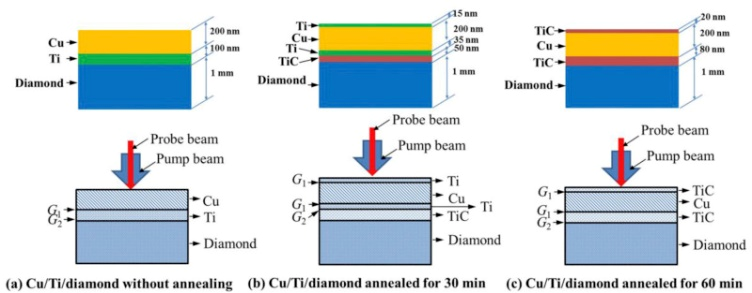

图 3 多镀层体系示意图

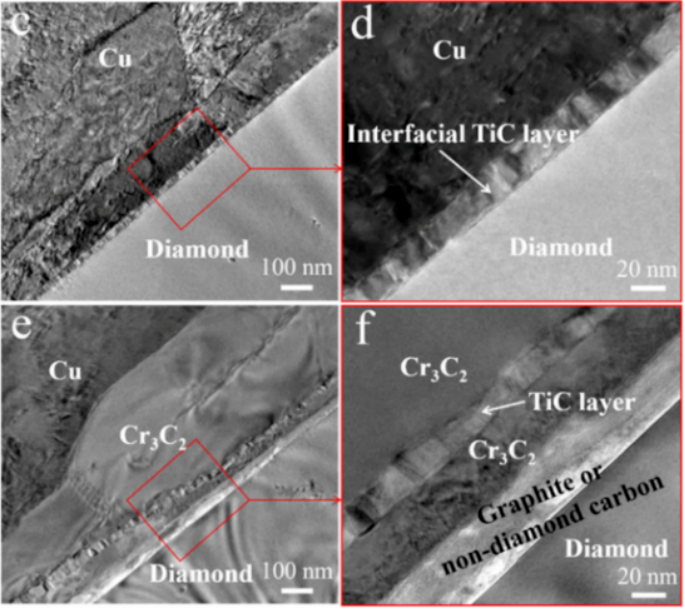

图 4 中南大学魏秋平教授团队对金刚石表面改性，采用的多镀层体系，对金刚石与金属的结合力、导热等综合性能起到了显著的提升作用
四、真空粉体镀膜应用优势总结
1.显著提升把持力：通过化学键合与物理结合，将颗粒脱落率降低至传统工艺的1/3以下。
2.延长线锯寿命：颗粒不易脱落，切割线可保持更长时间的有效磨削能力。
3.提升切割效率与质量：稳定的颗粒分布有助于获得更稳定、更小的切割线痕，提高硅片等材料的加工质量与良率。
4.实现功能化设计：通过设计不同镀层，可赋予金刚石线额外的导热、导电或抗氧化性能，拓展其在高性能加工领域的应用。
五、当前挑战与未来趋势
1. 挑战：
规模化生产：如何实现粉体在真空腔体内的高效、均匀、连续化镀膜是产业化的最大瓶颈。
成本控制：真空设备投资与运行成本远高于湿法电镀，需通过提升产品附加值（如切割效率提升、线耗降低）来平衡。
工艺标准化：针对不同粒径、品级的金刚石微粉，最佳镀膜工艺参数（功率、气压、时间、温度）有待系统建立。
2. 未来趋势：
设备创新：开发专用粉体真空镀膜设备，如带有动态分散系统（振动、旋转、流化床）的磁控溅射设备。
工艺复合化：探索“PVD打底+电镀加厚”的复合工艺路线，兼顾界面性能与生产成本。
智能化与精准调控：结合AI与数字孪生技术，实现镀膜过程的实时监控与工艺优化，提升均匀性与一致性。
面向高端应用：随着半导体、蓝宝石、精密陶瓷等硬脆材料加工要求提高，对高性能金刚石线的需求将驱动该技术向更精细、更功能化的方向发展。
结论：真空粉体镀膜技术通过构筑强结合的金属界面层，为提升金刚石线性能提供了根本性解决方案。目前，磁控溅射镀镍已得到实验验证能显著增强把持力，而以Ti、Cr为基础的多层膜体系是当前的研究热点。该技术正从实验室走向产业化应用，其发展将推动金刚石线从“耗材”向“高性能工具”的跨越。
六、湖南辰皓真空粉体镀膜设备介绍及镀膜效果
辰皓真空在粉体真空镀膜设备领域同样成果丰硕，滚筒式、振动式、螺旋提料式等设计可满足50g至50公斤级各类粉体材料的表面改性需求，可以根据设计镀覆各种金属膜、合金膜、非金属膜、复合多层膜等，广泛应用于新能源、热沉等领域。
1. 滚筒式粉体镀膜机
设备特点：滚筒式拌料方式，粉体在溅射区域由下往上反复运动，搅拌均匀，粉体膜层整体包覆性良好。配置圆柱旋转靶，靶材利用率高。

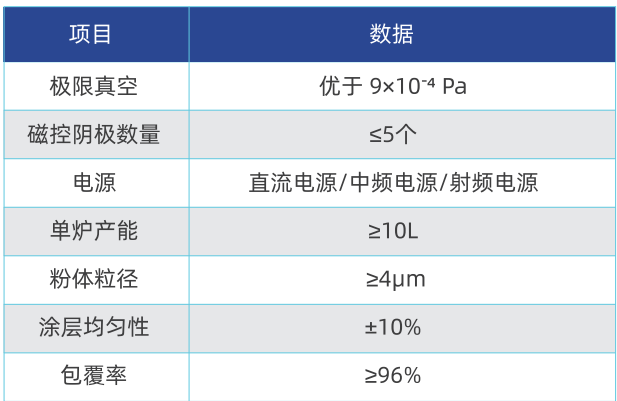

图 5 滚筒式粉体镀膜机主要参数
图 6 滚筒式粉体镀膜机
2. 振动式粉体镀膜设备
设备特点：振动式拌料方式，粉体在溅射区域内由内往外反复翻滚，粉体膜层整体包覆性良。配置圆柱旋转靶，靶材利用率高。

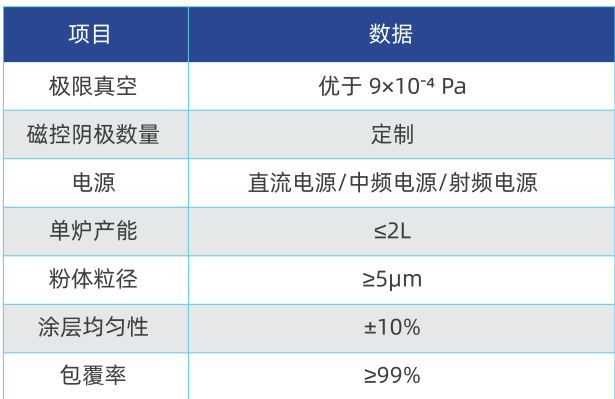

图 7 振动式粉体镀膜设备主要参数
图 8 振动式粉体镀膜设备
3. 螺旋提料式粉体镀膜机
设备特点：瀑布式摊料方式，粉体在溅射区域内由上往下自由运动，粉体膜层整体包覆性良。圆柱旋转靶，靶材利用率高。螺旋式提料方式，抗团聚能力强。

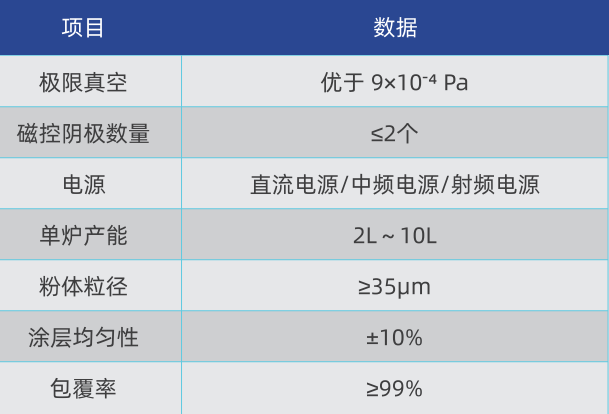

图 9 螺旋提料式粉体镀膜机主要参数
图 10 螺旋提料式粉体镀膜机
4.镀膜效果
对不同的镀膜工艺参数进行优化，采用粉体镀膜设备进行了不同金属材料的镀膜，有效解决了低粒径颗粒团聚问题，镀膜效果如图所示，可以看出，金刚石颗粒被完全包覆，无漏镀情况，且表面镀层膜厚均匀性良好。

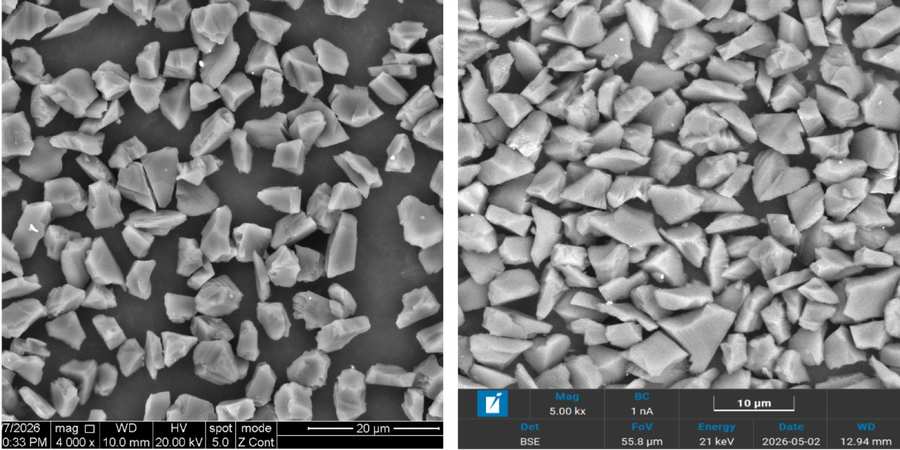

图 11 采用真空粉体镀膜设备，对金刚石颗粒进行表面包覆后的SEM图
