随着 AI PC 算力持续跃升、性能全力释放，设备功耗与补能需求大幅提升，大功率快充已然成为行业不可逆发展趋势。传统 100W 以下快充规格早已难以满足高性能 AI 终端的使用需求，PC 快充功率正式迈入阶梯式升级通道，形成65W→100W→140W→180W→240W升级路径，全面适配 AI PC、高性能轻薄本、游戏本及多功能扩展坞的大功率供电场景。
艾为电子Type‑C OVP系列产品
Type-C 接口凭借通用、高速、集成度高的核心优势，成为 AI PC 与扩展坞的标配接口，多 Type-C 口并行工作更是主流硬件设计。28V 高压 + 大功率 + 多接口同时工作的全新工况，让设备供电系统的防护压力陡增，传统简易的保护方案早已无法适配严苛的高压快充环境，行业对 Type-C 接口的系统化安全防护能力，提出了高鲁棒性设计标准。
想要保障 AI PC、扩展坞在高压大功率快充场景下长期安全稳定运行，硬件设计必须配齐四大核心防护能力，全方位筑牢供电安全防线：
一、适配多 C 口应用场景
采用背靠背结构 OVP 保护，兼容多接口并行充放电工况；
二、搭载快速过压保护
搭配强劲的浪涌防护与静电保护能力，为 Type-C 接口输入端及后级电路提供高鲁棒性安全防护，抵御各类高压异常与电气干扰；
三、集成防反灌保护
有效避免电流反灌，避免芯片与整机受损；
四、标配短路保护
快速处置插拔异常、线路短路等故障，全面覆盖大功率快充各类安全隐患。
艾为AWP3210x产品
外接TVS SP1224,VIN=20V,VIN surge 100V，Rload=100Ω，CIN/COUT NC

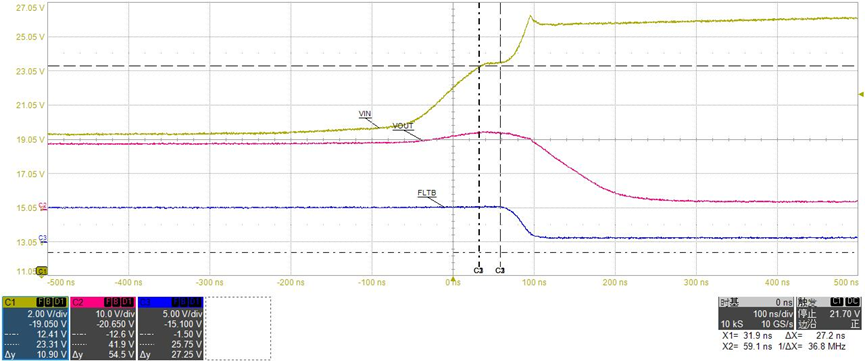

图1 艾为方案OVP响应时间
OVP响应时间27ns，VIN max 26.28V,VOUT max 22.81V
行业其他方案
外接TVS SP1224,VIN=20V,VIN surge 100V，Rload=100Ω，CIN/COUT NC

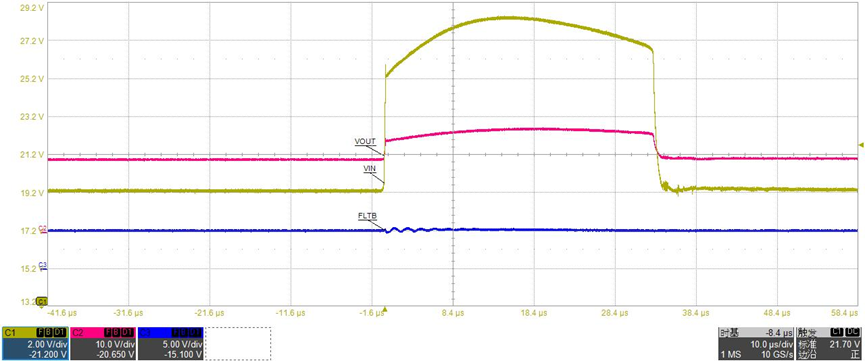

图2 行业其他方案OVP响应时间
OVP响应时间>1us, VIN max 28.5V,VOUT max 27.6V
这不只是两项功能的叠加，而是精准解决OVP保护产品设计的一对核心矛盾：日常供电要高效，灾难故障要自保两种独立机制，覆盖两类完全不同的应用场景。

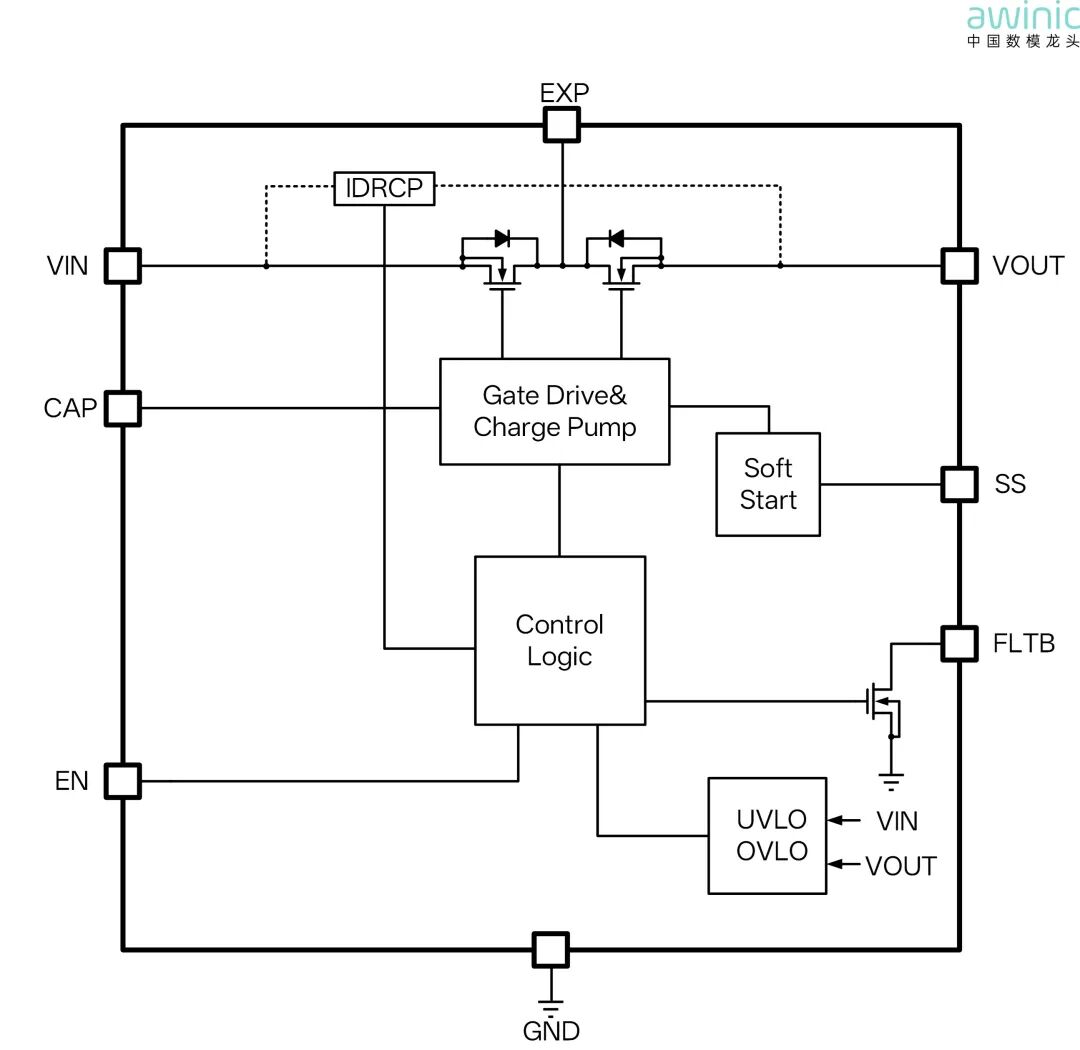

图3 艾为OVP保护方案
Ideal Diode：
应对缓变异常，常态高效防反灌
适配器拔出或电压跌落瞬间，系统侧储能容易反向倒灌，轻则指示异常，重则反灌损坏前级。传统方案依赖肖特基二极管，大电流下发热严重，高温时存在热失控风险。
优势：
实时闭环调节MOS栅压，维持极低且稳定的正向压差。高温满载下性能不衰减，从原理上消除热失控，实现高效、平稳的无缝切换。
Fast RCP：
应对极端短路，纳秒级极速硬件保护
当VBUS对地短路，电流以极高di/dt飙升。若仅靠微秒级关断保护（Ideal Diode响应时间），反向浪涌会在瞬间冲至数十上百安培，足以熔断Bonding线、炸裂MOSFET、烧毁PCB，甚至引发系统彻底崩溃。
优势:
以纳秒级速度感知并瞬时切断反向通路，在破坏性冲击形成前彻底阻断能量，为芯片自身和整机系统提供最后一道安全保障。
Ideal Diode 负责日常高效供电与平滑切换,Fast RCP 负责极端故障下的极限生存。两者分层互补，从常态到灾难性场景，形成一套完整的保护闭环。
芯片内置一体化浪涌保护，用内部Q3等效替代外部TVS，一颗器件同时守住VIN和VOUT两端浪涌，省器件，省面积，设计更精简。

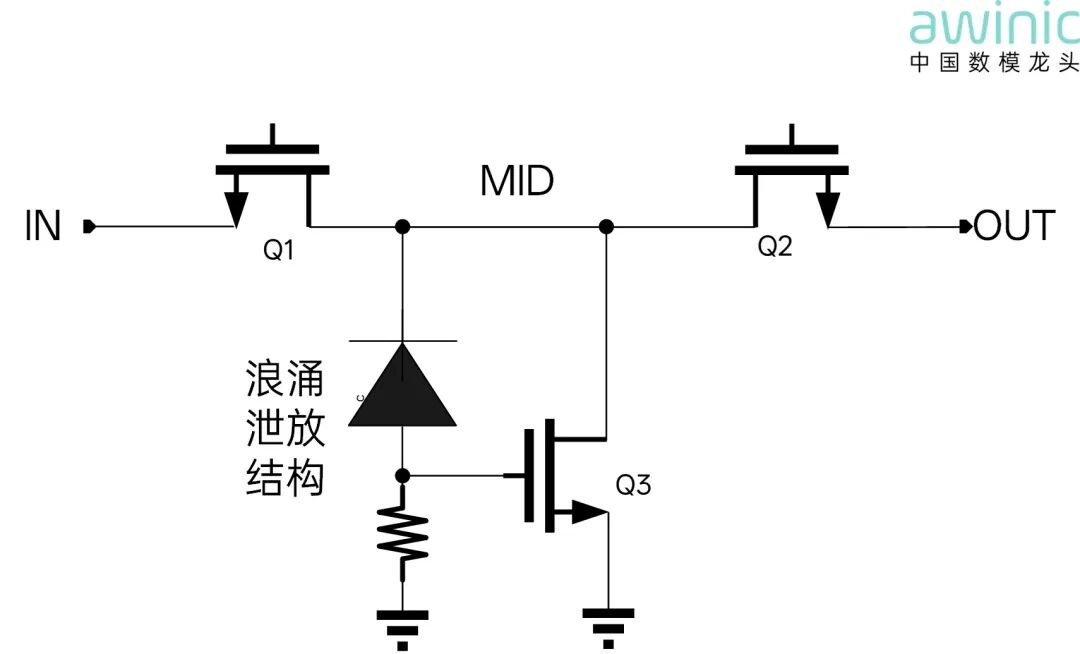

图4 艾为方案浪涌泄放结构
产品介绍-AWP32107DNR
lWide Input Voltage range from 3.4V to 23V
l8A continuous current capability
lVIN and VOUT are rated 38V Abs max
lIntegrated ultra-low Ron switch: typical 17mΩ
lOver-Voltage Protection turn-off response: typical 100ns
lIdeal Diode RCP
lProgrammable soft-start
lVIN Under-Voltage Lockout (UVLO)
lOver-Temperature Protection (OTP)
lShort Circuit Protection
lIEC 61000-4-2 Contact Discharge +/-8KV
lIEC 61000-4-5 45V Surge Protection on VIN and VOUT
lThermally enhanced DFN3*3-12L

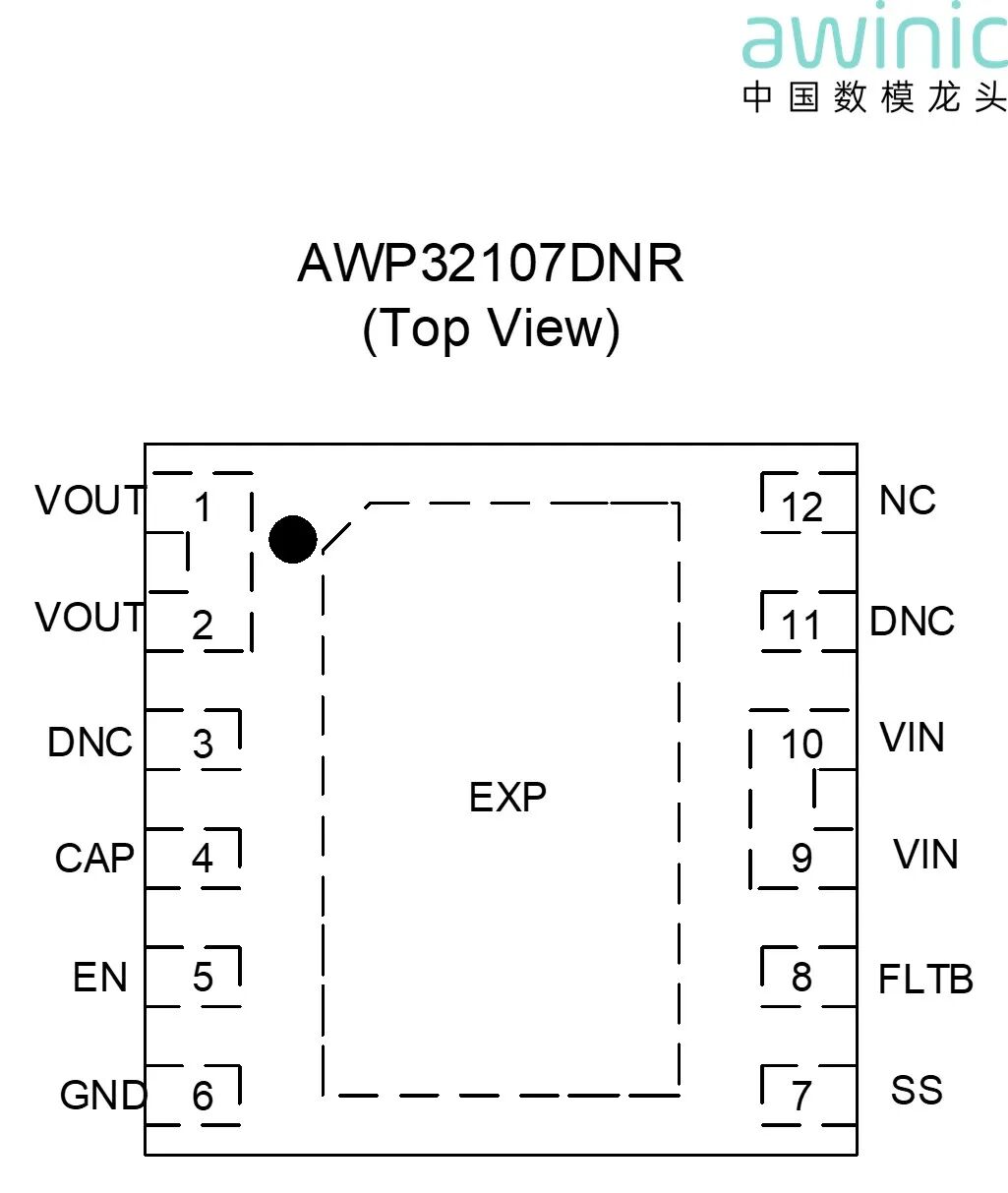

图5 AWP32107DNR封装信息-Top View

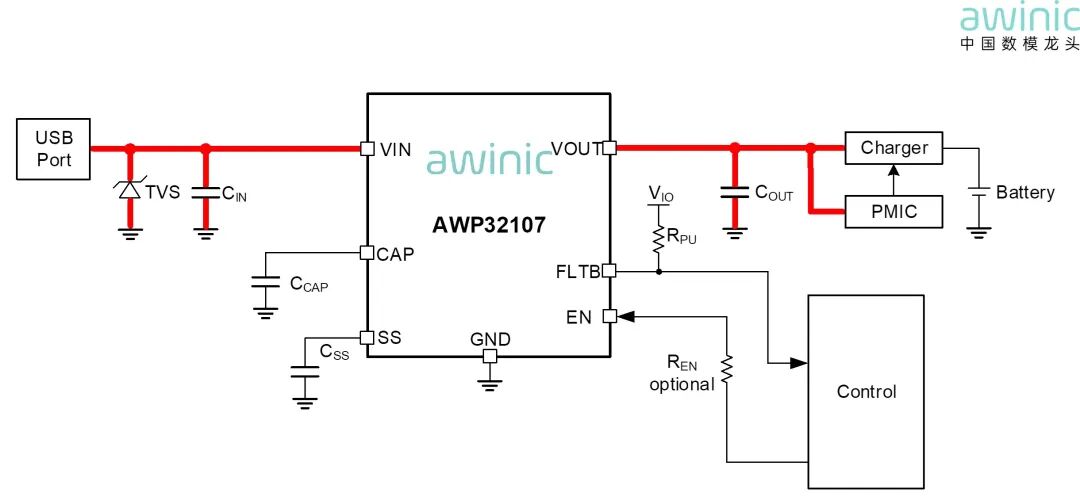

图6 AWP32107DNR典型应用框图
产品介绍-AWP32109DNR/AWP32109S
lWide Input Voltage range from 3.4V to 32V
l8A continuous current capability
lVIN and VOUT are rated 38V Abs max
lIntegrated ultra-low Ron switch: typ 17mΩ-AWP32109, typ 16mΩ-AWP32109S
lOver-Voltage Protection turn-off response: typical 100ns
lIdeal Diode RCP
lProgrammable soft-start
lVIN Under-Voltage Lockout (UVLO)
lOver-Temperature Protection (OTP)
lShort Circuit Protection
lIEC 61000-4-2 Contact Discharge +/-8KV
lAWP32109: IEC 61000-4-5 45V Surge Protection on VIN and VOUT
AWP32109S: IEC 61000-4-5 115V Surge Protection on VIN and 80V on VOUT
lAWP32109DNR DFN3*3-12L
AWP32109SDNR DFN4*4-16L

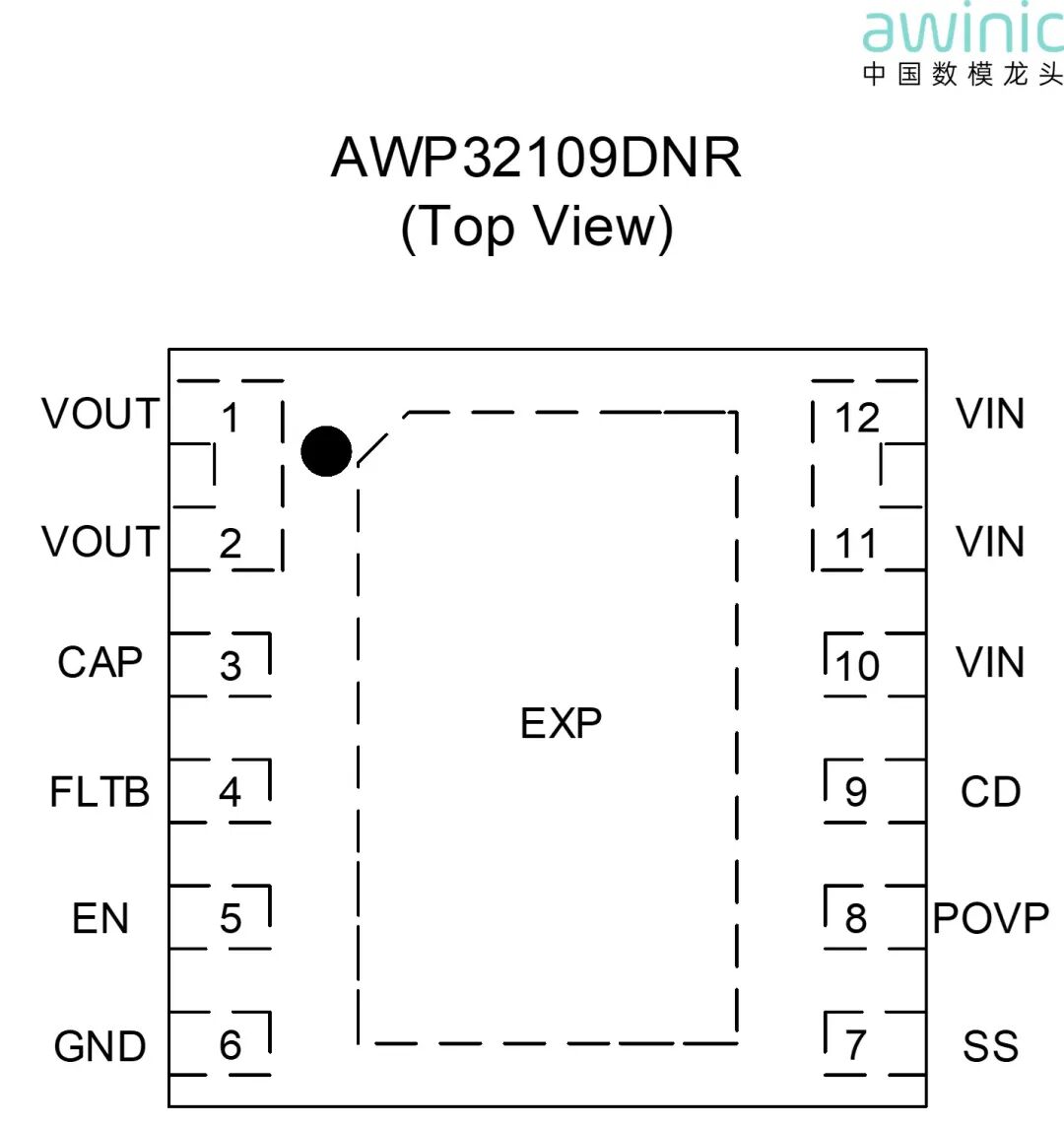

图7 AWP32109DNR封装信息-Top View

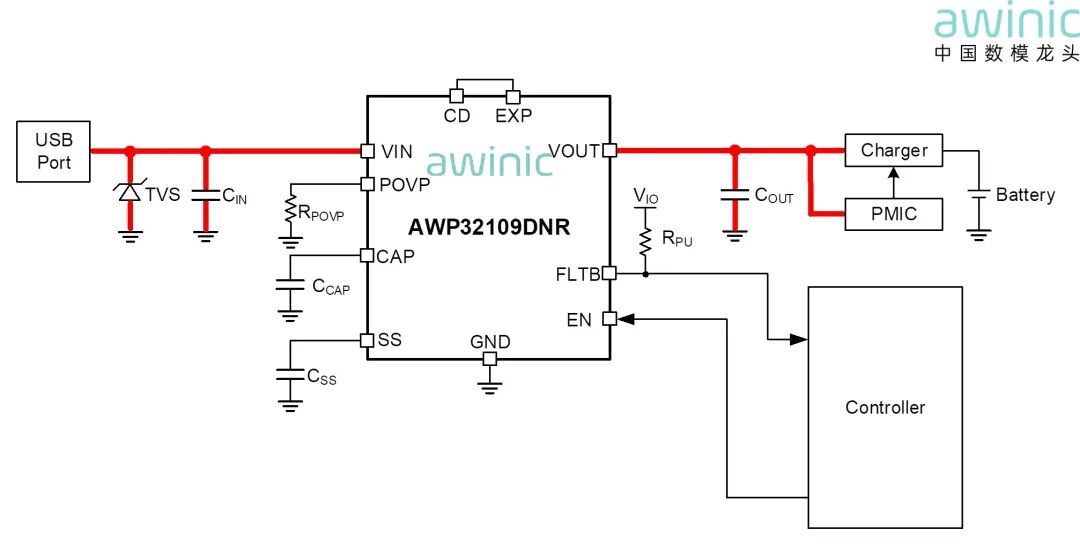

图8 AWP32109DNR典型应用框图

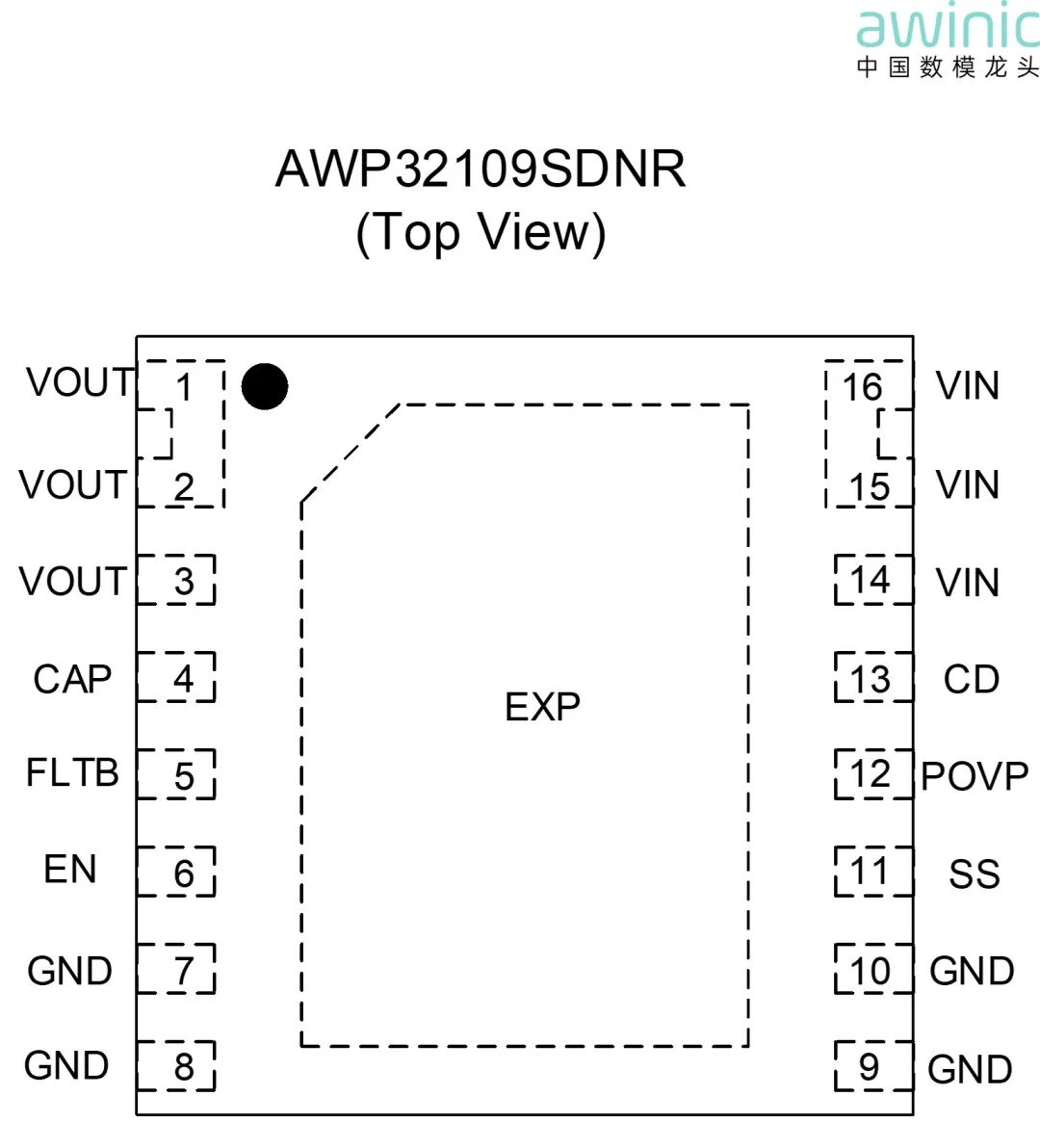

图9 AWP32109SDNR封装信息-Top View

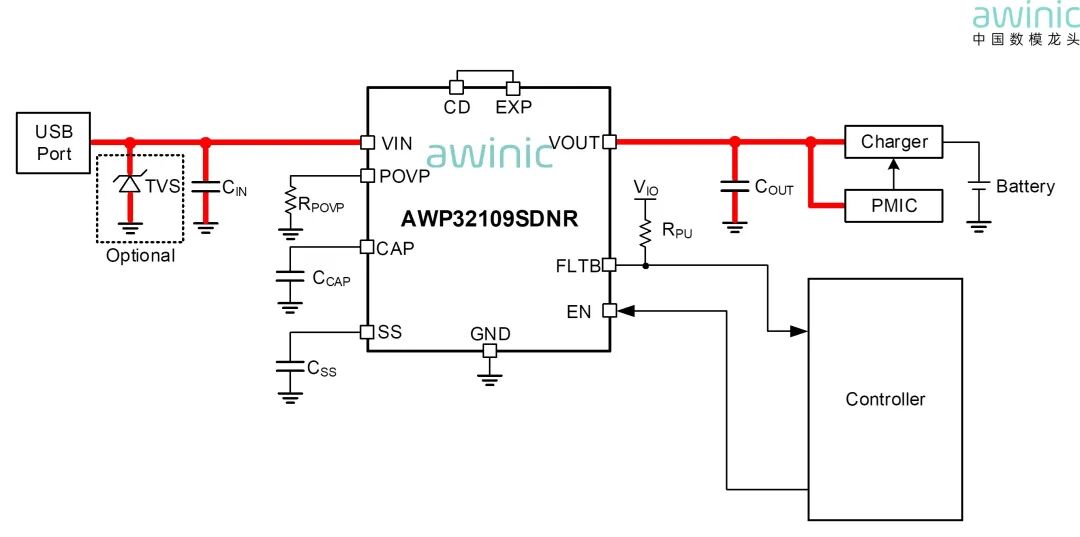

图10 AWP32109SDNR典型应用框图
适配于笔记本电脑、扩展坞、笔记本拓展底座等应用场景。
图11 应用场景示例

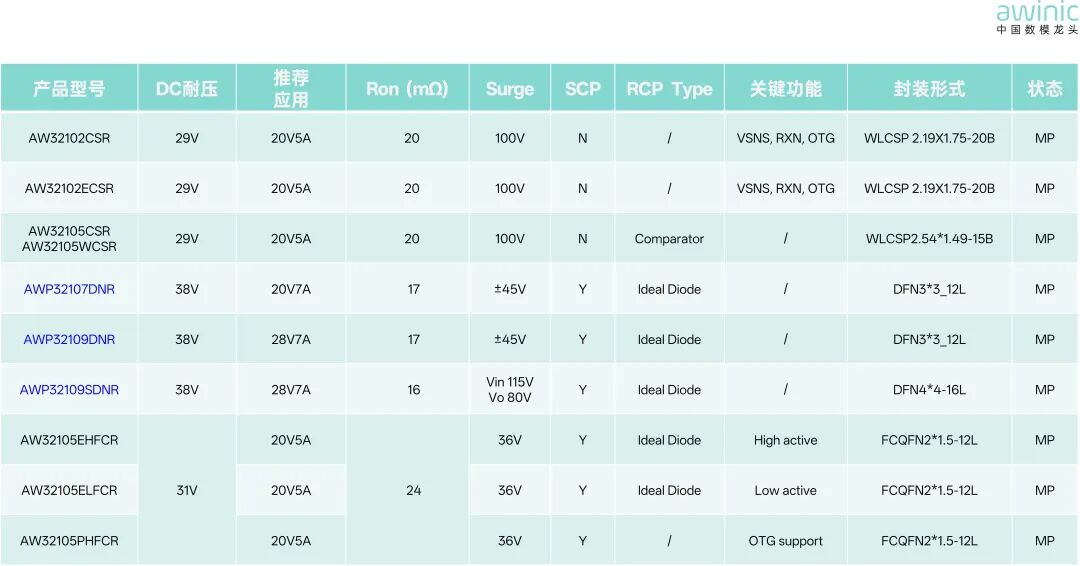

表1 艾为电子产品选型表
